Погрузчиклер ичюн литий батареялы БМС: хусусиетлери ве характеристикалары акъкъында ёлланма

Сатып алувлар идареджилерининъ чокъусы 100 тенъештире.погрузчикнинъ аккумуляторларынынъ фиятынаклейкагъа бакъып-къуршун-экшилиги ичюн 3000 доллар, литий ичюн 15000 доллар. Юзь тюбюнде гизли олгъан шейлерни эсапкъа алмагъандже, эсап догъру корюне. Бир погрузчикнинъ аккумуляторы афтада тахминен 20 дакъкъа суварувны темин эте. Беш йыл девамында 20-бирлик автопарк боюнджа, бу ич бир вакъыт ич бир сатын алув заказында пейда олмагъан он бинълернен доллар эмекни къоша. БМС-батареяларны идаре этмек системасы-бу сизинъ литий ятырымынъыз бу экономияны ерине кетирмеге я да зарядка одасына отурып паалы баш агъыртувгъа чевирильгенини бельгилеген шейдир.

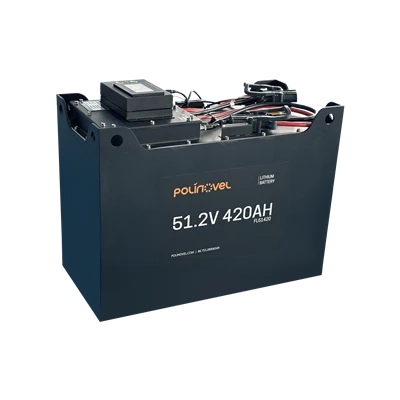

Lithium forklift battery pack with advanced BMS showing CAN bus protocol interface for warehouse fleet management

CAN протоколыны уйдурув: система инженерлиги меселеси

CAN автобус протоколыны келиштирюв сизинъ автопаркынъызгъа бирден зияде погрузчик маркасы кирген дакъкъасында система инженерлиги меселесине чевириле. А .погрузчикнинъ литий аккумуляторы БМС .спецификация листинде алякъа протоколлары-адет узьре CAN 2.0B, 2.01 язылгъан.J1939, я да RS485-амма бу къыскъартмалар, сиз озь конкрет контроллеринъизнен эль тутушувнынъ келишкенлигини тасдыкъламагъандже, ич бир шейни анълатмай. Кертис, Запи ве Тойота системалары эр бири чешит сыралар беклейлер. Келишмеген CAN архитектурасы олгъан аккумуляторны къой ве погрузчик я хата кодларыны ата, я да автомобильнинъ мийини беслеген догъру заряд вазиети-малюматлары олмадан чалышыр.

Бу ерде къарышыкъ-маркалы автопарклар муреккепликни тапалар: эмЛинде ве Йель бирлемлери .тек бир батарея еткизиджиси экисини де къаплай, деп фарз этип оламай, эгер о еткизиджи Йельнинъ VX сериясы ве махсус Linde протоколлары ичюн J1939 дестегини ачыкътан тасдыкъламаса. Биз корьдик ки, сатып алув группалары тек батареяларнынъ ярысы гарантия къапламасыны бозгъан CAN адаптерлери керек олгъаныны тапмакъ ичюн топлам скидкалар акъкъында музакере этелер-бу нетидже, фият имтиязыны бутюнлей ёкъ эте.

Бир еткизиджи къарышыкъ-маркалы автопаркны тек о вакъыт къаплап ола, эгер олар эр бир контроллер къорантасы ичюн CAN эль тутушувыны язма шекильде сифариштен эвель тасдыкъласа-сонъ дегиль. Кертис, Запи, Тойота, Линде ве Йель контроллерлери чешит протокол сырасы (CAN 2.0B, J1939 я да махсус) беклейлер, озь малюмат листинде «CAN уйгъун» деп язылгъан батарея белли бир VX-сериялы я да Linde контроллери иле эль тутушувда даа гъайып ола биле. Мына, алыш-вериш группалары насыл бир тузакъкъа кирелер: сонъра батареянынъ гарантиясыны адет узьре лягъу этеджек ве фият имтиязыны догърудан-догъру ёкъ этеджек CAN адаптерлери керек олгъан пакетлерге топлам скидка. Кочюрильме лафта сатыр элементи оларакъ модель-по-модель протоколыны тасдыкъламакъны талап этинъиз. Бир истисна — бир контроллер несильде бир-маркалы парк, мында бир тасдыкълангъан протокол эр шейни къаплай.

Кергинликнинъ мониторинги асылында нени къорчалай .

Эр бир юк ташыйыджысы аккумуляторынынъ БМС спецификациясында кергинликни козетювнинъ догърулыгъы къайд этиле, адет узьре, 1 мВ чешитлигинен ±0,5% этрафында. Бу ракъам етерли дереджеде догъру эшитиле, лякин онынъ амелий къыймети БМС бинълернен заряд девирлеринде ульке мувазенесизлигини насыл алып баргъанына багълыдыр.

LiFePO4 улькелери .тар кергинлик пенджересинде чалышмакъ-2,5В ерден 3,65В тавангъадже. Кергинлик косьтергичлеринде 2% биле дрейф япкъан БМС эрте кесювлерни къозгъайджакъ я да, даа хавфлысы, пакет-севиеси косьтергичи нормаль корюнгенде, айры улькелерде зияде заряд шараитлерине ёл ачаджакъ. Бунынъ ичюн СОХ (сагълыкъ алы) кефалетлери еткизиджилер арасында акъикъий фаркълайыджыгъа чевирильди. ай ичинде 75% СОХ косьтерильген кефалетлерни къыдырынъыз-бу спецификация тек о вакъыт ола, эгер БМС бутюн вакъыт девамында эр бир улькеге догъру мониторингни алып барса.

Forklift battery BMS cell voltage monitoring interface showing LiFePO4 active balancing and state of health (SOH) tracking

Биз учь-сменалы анбар лейхаларыны кетиргенде, фааль ве пассив баланслаштырув къарары, адет узьре, секиз-йыллыкъ техник хызмет прогнозыны 15–20% авуштыра. Пассив баланслаштырув зарядлав вакътында артыкъ энергияны сыджакъ шеклинде дагъыта, бу исе бир-сменалы амелиятлар ичюн чалышмакъта. Куньде орта эсапнен 16+ саат чалышкъан чокъ-сменалы анбарларгъа 1А–5А температурада фааль мувазене керек, энергияны исраф этмек ерине, оны улькелер арасында кечирмек керек. Догъру фаиз сизинъ заряд девирлеринъизге ве этраф муитнинъ араретине багълыдыр-проекцияны текмиллемек ичюн биз сизинъ биринджи 90 куньлюк ишинъизден чеккен малюматларымызгъа.

БМС-ни вазифе сыныфына ольчемек, энъ юксек джереп дегиль

Погрузчикнинъ БМС-ни тёпеге дегиль де, девамлы токкъа ольче. III сыныф ёлакълар, тар-ёлакълы агрегатлар, заказ топлайыджылар ве енгиль I сыныф юк машиналары 200–400А токътамайып чалышалар, I сыныф къаршы баланс ве агъыр къуруджылыкъ юк машиналарына исе 400–800А керек. Умумий ве паалы янълыш - тахтаны бир пакетнинъ орталама нисбетине къоймакътыр: юк машинасында тахминен 150А орталама олгъанда, бу ракъамгъа якъын ольчюдеки тахта девамлы котерюв юкю алтында орта-сменаны ашагъы тюшюре ве аралыкълы токътавларны ата, амма ода киби окъула.Токътамайып рейтингни энъ агъыр-вазифе агрегатынъызгъа келиштиринъиз, автопаркынъызнынъ орталамасы дегиль, ве техникий характеристиканы тасдикъламаздан эвель, -дан-сериялы сайысыны (24В/8С, 48В/15–16С, 80В+/32С-ке къадар) тасдыкъламакъ керек. Бу тартышма-ве-котерюв вазифеси ичюн де ола; темиз беклев я да енгиль аралыкълы къулланув ашагъы къаткъа даянмакъ мумкюн.

Биз OEM характеристикаларында корьген энъ паалы погрузчикнинъ аккумуляторларыны идаре этмек системасынынъ хатасыны эксик хусусиет дегиль-бу янълыш токкъа ольчюленген тахта. Пакетнинъ орта тартышмасына якъын рейтингли юк ташыйыджысы БМС сменанынъ ярысында, айны оператор энъ юксек юклерни итеген вакъытта, сыджакъ чалышып, ашагъы тюше. Погрузчикнинъ вазифеси лифтни башлагъандаки анлыкъ тырмашувнен дегиль де, девамлы токнен бельгилене. Контрабаланс юк машинасы бир сменада орта эсапнен 150 А ола биле, амма эр бир мачта юкленгенде ондан чокъ зияде чекип ала, ве тахта озь рейтингини о диапазоннынъ юксек уджунда саниеде дегиль де, саатлернен тутмакъ керек.

Шимдики рейтинг ёллары къабаатлы погрузчик сыныфына къадар. III сыныф ёлакълар, тар-ёлакълы агрегатлар ве заказ топлайыджылар-плюс енгиль I сыныф юк машиналары-200–400А девамлы диапазонда отуралар. I сыныф юк машиналары агъыр къуруджылыкъ техникасы вастасынен 400–800А итеклейлер. Кергинлик платформасы ульке-сериялы сайысына харита эте: 24В 8С чалыштыра, 36В 12С чалыштыра, 48В 15–16С ерде къона, ве80В+ агъыр юк машиналары32С-ке къадар ете. Погрузчиклер ичюн батареяларны идаре этмек системасы сизинъ энъ агъыр-вазифе агрегатынъызгъа къаршы девамлы-ток ярусыны тасдыкъламайып косьтерильгенде, котировкада энъ учуз батарея, адет узьре, ольчюсиз тахтаны ташыгъан батареядыр.

Регенератив тормозлав – бу энъ чокъ сатып алув группалары атлагъан спец линиядыр. Реген-къабилиетли юк машиналарында юкни тюшюрмек я да тормозламакъ токны пакетке къайтара, ве тек бошатувны эсапкъа алгъан тахта авале оладжакъ-я да даа бетери, мувазене япып оламайджакъ зарядны къабул этеджек. Биз реген олгъан юк машиналары ичюн эр бир котировкада эки ёнелишли ток ишлетювини тасдикълаймыз. Бу бир-сатырлыкъ суаль, кимсе скемле устюнде текрарлап оламайджакъ аралыкълы хаталарнынъ бутюн бир сыныфына маниа ола.

Арекетнинъ чешитине коре рентабельлик

Сизинъ акъча къайтарув вакъытынъыз бутюн башкъаларындан зияде бир денъишкенге багълы: эр куньки иш вакъты.

Учь-сменалы амелиятлар (16+ саат/кунъ):

Къайтарым адет узьре 18–24 ай арасында ерлеше. Риязиет чалышмакъта, чюнки сен батареяны денъиштирювни бутюнлей ёкъ этесинъ-бир погрузчик, бир батарея, бир зарядка. Аккумулятор одасы ер ерине чевириле. Буюк логистика узеллеринде 25 доллар/кв.фут анбар ставкаларында 500 квадрат футны рекультивация этмек энергияны экономия этмектен эвель йылына 12 500 доллар къайтара.

Бир-сменалы ишлер (куньде 8 саат, раатлыкъ куньлери раатлыкъ):

Къайтарым 30–36 айгъадже девам эте. Сиз батареянынъ ода къыйметини къайтармайсынъыз, шунынъ ичюн имтияз зарядканынъ эффективлигине (95–98% къаршы. 75–80%) ве хызметни ёкъ этмеге тарла.

Орта Къытайда 28-бирлик бузлатылгъан маллар даркъатув паркы-Linde E-сериясыны девамлы -35 дереджеде -чалыштыра, бизге умумий малюматларнен пайлашмагъа рухсет берди, амма оларнынъ адыны дегиль. Конверсиядан эвель оларнынъ къуршун-экшилик паркында къышнынъ энъ юксек севиелери вакътында айда орта эсапнен 3,2 плансыз батарея авалеси олды. -конверсиядан сонъ он секиз ай: сыфыр термик инцидентлер, айлыкъ хызмет масрафлары тахминен 2000 долларгъа эксильди ве NDA боюнджа истинад ичюн толу СОХ малюматлары бар. Сувукъ сакълавда эсаплав башкъадыр, чюнки LiFePO4 -40 градуста 95% къуветни сакълай, къуршун-экшилиги исе 30–50%-ке тюше, амма эксплуатацион исбат техникий джедвельде дегиль де, авале журналларындадыр.

Сизинъ амелиятынъыз насыл категориягъа кире? Куньделик иш вакъты ве автопаркнынъ колеми акъкъында бизнен багъланынъыз-биз сизинъ конкрет ROI прогнозынъызны 48 саат ичинде эда этеджемиз.

Биз нени чешит тюрлю къурамыз .

Погрузчиклернинъ аккумуляторлары еткизиджилер арасындаки фият фаркълары чокъ вакъыт улькенинъ кейфиетине дегиль де, БМС ярусына барып келе. 000 долларлыкъ батареягъа къаршы 7 000 долларлыкъ альтернатива бир тюрлю CATL я да EVE батареяларыны къуллана биле, амма BMS архитектурасы джиддий фаркъ эте-ве фаркъ сизинъ чалышувнынъ биринджи айында дегиль де, гарантия музакерелеринде корюне.

Иссилик мониторингининъ сыкълыгъы: 1.1.Биз эки улькеге бирер НТК термистор къоямыз, бу исе арарет фаркълары каскадындан эвель термик къачкъаныны тапмагъа имкян бере. Бюджет агрегатлары эр бир модульде бир датчикке тюшелер, бу исе энъ тез сыджакъ топлангъан ульке стеки ортасында корь ерлер ярата. Контрактнынъ нетиджеси: бизим стандарт кефалетимиз операторнынъ риаетини исбатламакъны талап этмеден, термик вакъиаларны къаплай. Модуль-севие сезювини къуллангъан еткизиджилер, адет узьре, бир шейлер янълыш олгъанда, месулиетни сизге авуштыргъан «догъру олмагъан зарядлав муити»-тили ичюн истисналар ойып чыкъаралар.

Биз бакъкъан CAN автобусынынъ бозукълыгъы акъкъында араштырмаларнынъ чокъусында тамыр себепнинъ излери Евро разъемининъ дёрт кичик алякъа пинлерине -бу пинлернинъ агъырувы аралыкълы контакт джоюлувына себеп ола, бу исе эр бир вакъиагъа 2–4 саат диагностика вакътыны алгъан тасадифий хата кодлары шеклинде пейда ола. Бизим БМС конструкцияларымыз КАНны 10,000+ чыкъыш девирлери ичюн рейтингли арматуралы санайы багълайыджыларындан кечирелер. Эки сменада чалышкъан 50 бирлемли автопарк ичюн тек о разъемнинъ характеристикасы, адет узьре, йылына 6–8 плансыз диагностик чагъырувнынъ огюне кете.

СОК алгоритмининъ догърулыгъы:Бизим Калман фильтрининъ амельге кечирильмеси бутюн заряд девиринде ±3% СОК догърулыгъыны сакълай. Бу, сизинъ операторларынъыз акъшамлыкъ тенеффюслерде токны къошкъанда муимдир-догъру олмагъан СОК демек, смена идареджиси къалгъан чалышув вакътыны я зияде къыймет кесе (орта -проходларнынъ токътавлары хавфы) я да оны эксик къыймет кесе (махсулдар зарядка пенджерелерини бошуна сарф эте). Автомобиль детальлерини даркъаткъан муштерилеримизден бири бизим СОК малюматымызны корьген сонъ, зарядка инфраструктурасына олгъан ихтияджларыны янъыдан эсаплады: олар планлаштырылгъан экинджи зарядка станциясыны лягъу эттилер, бу исе монтаж масрафларына 18 бинъ доллар экономия этти.

Industrial forklift battery BMS internal architecture featuring high-density NTC thermistor thermal monitoring and reinforced CAN bus connectors

Булар назарий имтиязлар дегиль. Биз сизни керек олгъанда NDA алтында-догърудан-догъру мураджаат чагъырувлары ичюн бойле конфигурацияларны ишлеткен мевджут муштерилернен багълайджакъмыз.

Сертификат весикъалары: не месулиетни бере, не бермей

Литий погрузчикнинъ аккумуляторы керек .UL 2580 пакет севиесинде сынавШималий Америка базарына кирмек ичюн, зиядесине санайы-уджере хавфсызлыгъы ичюн IEC 62619:2022 ве накълие ичюн UN 38.3-амма БМС озь-озюнден UL 2580 джедвелинде оламаз, чюнки стандарт батареяларнынъ толу системасыны сертификатлай. Бу алыш-вериште муимдир: «UL 2580 BMS» джедвелини язгъан еткизиджи джедвельдеки пакетни дегиль де, компонентни тарифлей ве бу айырув сизинъ уйгъунлыкъ сертификатынъызнынъ сигорта я да месулиет талабында еринде къалгъаныны къарарлаштыра. О, АКъШ я да АБ базарларына нисбетен OEM ве автопарк алыш-веришлери ичюн догъру фильтрдир; о, о норматив сынъырлардан тыш алчакъ-кергинликли автомагистраль донатмалары ичюн маналы дегиль. Логотипни дегиль де, джедвелнинъ номерини ве рапортнынъ колемини сора.

Технический лист устюнде сертификат бейджлери ве .уйгъунлыкъ акъкъында шаатлыкъсиз сигортаджыгъа тапшыра билесинъиз айны весикъа дегиль, ве оларнынъ арасындаки бошлукъ сатув чагъырувында дегиль де, талапта пейда ола. Шималий Америка базарына чыкъмакъ ичюн литий погрузчикнинъ пакетини UL 2580 стандартына къадар сынамакъ керек; IEC 62619:2022 санайы-уджере ве пакет хавфсызлыгъыны къаплай, БМТ 38.3 исе транспортны идаре эте. EN 1175 АБ-де юк машинасынынъ электрик системасына аиттир. Деталлерни еткизиджилер сийрек гонъюлли оларакъ чалышалар: UL 2580 ве EN 1175 батарея системасынынъ толулыгъыны сертификатлайлар я да автомобиль-а БМС айрыджа «UL 2580 джедвелинде» оламаз. Эгер котировка пакет-севиесинде сертификат талап этсе, логотипни дегиль де, джедвелнинъ ракъамыны ве рапортнынъ колемини сора.

Бу 2019 сенеси муимдир.ОЭМ анълашмаларычюнки сертификатлаштырув весикъалары пакетинде месулиетни сизинъ балансынъыздан авуштыргъан шейдир. Термик вакъиа тешкерювни башлагъанда, тек бир суаль эсапкъа алынгъан: еткизильген пакет сынавдан кечирильген, джедвельдеки конфигурациягъа келишкенми? Уджейрелерни денъиштирмек, джедвельге кирмеген BMS прошивкасынынъ текрарлавы я да сертификатлаштырувдан сонъ япылгъан къошулыджы денъиштирюв, ве джедвель энди къулланылмай биле-бу, еткизиджининъ кефалет тили истисналарны ойып башлагъан дакъкъадыр. Биз еткизюв пакетининъ ичинде уйгъунлыкъ весикъаларынынъ толу топламыны, джерьян малюмат листлерини ве сынавда олгъан БМС прошивкасынынъ текрарлавыны ёллаймыз, чюнки сизинъ зарядка одасына келишмеген сертификат ич кимсени къорчаламай.

Таркъалув акъикъатлары

Агъырлыкъ фаркъы базы флотларны шашмалатмай.Литий батареялары .эквивалентли къуршун-экшилик пакетлеринден 40–60% эксик чекиси бар, бу исе, погрузчикнинъ къаршы агъырлыкъ эсаплавлары батареянынъ ильк массасыны фарз этеджегини анъламагъандже, имтияз киби эшитиле. 3000 фунтлыкъ къуршун-экшилик пакетини 1800 фунтлыкъ литий эквивалентинен денъиштирмек ичюн балласт къошмакъ керек-догъру тоннаж погрузчикнинъ моделине, мачтанынъ юксеклигине ве номиналь юк котерюв кучюне коре денъише. Биз буны котировка вакътында эсаплаймыз ве еткизюв пакетине балласт характеристикаларыны кирсетемиз.

Зарядканынъ уйгъунлыгъы – бу амелиятта ерине кельмеген даа бир сатын алув тахминидир. Литий БМС агрегатлары ток профильлерини идаре этмек ичюн зарядлайыджыларнен багъ туталар; къуршун-экшилик зарядлайыджылары бу багъны козьге алмагъан тургъун заряд эгрисини итеклейлер. Литий батареяларыны мевджут олгъан къуршун-экшилик зарядкаларынен ерлештирмек тек гарантияларны бозмай-о, батареяларгъа зарар кетире. Зарядканы денъиштирмек ичюн бюджет я да батарея еткизиджиси бергенини тасдыкъламакъинтеграль зарядка чезимлери .сизинъ кергинлик платформасы ичюн номиналь (24В, 36В, 48В, 80В).

Сатыджыларнынъ вакъыт сызыгъларынынъ чокъусы сизге не айтмай: 50-бирлик автопаркны денъиштирмек узун раатлыкъ куню дегиль де, черик йыллыкъ лейхадыр. Эки афта энергетик аудит ве энергия огренювлери ичюн, дёрт-секиз афта алыш-вериш ве сифаришни тасдыкъламакъ ичюн, эр бир агрегаткъа бир-эки кунь монтаж ве балласт низамлавы ичюн, бир афта операторны огретмек ичюн, сонъра параметрлер стабиллешмегендже бир айлыкъ мониторинг. Биз бу вакъыт сызыгъыны контракткъа къоямыз, шунынъ ичюн ич бир тараф тааджипленмей.

Литийнинъ манасы олмагъан ерде .

Биз сонъки алты ай ичинде автопаркны денъиштирмек акъкъында учь соргъуны ред эттик-бир-алчакъ файдаланувлы, учь йылгъадже мевджут олгъан къуршун-экшилик инфраструктурасы олгъан ве кенишлетюв планлары олмагъан объектлер. Эр бир алда акъча къайтарув кечкен 48 айгъа узатылды, бу исе муштери, бельки де, батареягъа япылгъан ятырымны къайтармаздан эвель, погрузчиклерни денъиштиреджек демектир. Биз менфий ROI икяеси олгъан истинад муштериси олгъанындан зияде сатувны джоймакъны истедик.

Амма чокъ-сменалы анбарлар, 24/7 таркъалув меркезлери, сувукъ сакълав амелиятлары я да осьюв планлары олгъан 10 бирликтен зияде автопарклар ичюн БМС-имкянлы имтиязлар эвельден берильген премиядан тездже къошула.

Пакет малюматлары флот акъылына чевирильгенде

Бир пакетнинъ ичиндеки БМС ве автопарк-кенълиги олгъан погрузчикнинъ батареяларыны идаре этмек системасы эки чешит къатламдыр, оларны бирлештирген сатып алув группалары сонъунда эки кере-я да ич де тёлемейлер. Пакет-севиесиндеки БМС энди эр -уджеренинъ кергинлигини, араретини, СОКны ве девирлернинъ сайысыны ольчей; чигильдек сигналы бар. Бу сигналны автопарк разведкасына чевирген шей – бу БМС оны CAN я да автопарк программасы окъуй бильген шекильде телематика шлюзы ярдымынен ифша этеми, эм де малюмат юк машинасында аноним дегиль де, пер-пакетке коре таныла билеми?

Биз озь пакетлери энди мейдангъа кетирген малюматны къайтармакъ ичюн айры батарея-ода мониторинг системасыны сатын алгъан амелиятларны сейир эттик, чюнки БМС къулланмакъ мумкюн олгъан бир шейни экспорт этмеди. бирликли автопарк ичюн амелий суаллер тар къалалар: эр бир пакетте уникаль ID бармы, о, тек бир аньлик СОК дегиль де, СОХ тенденциясыны язып аламы ве бу язувны эр бир юк машинасы ичюн хызмет ноутбугы олмадан чекмек мумкюнми? О учю туткъанда, .тахминли денъиштирюв планлаштырувакъикъий ола-сен бир пакетни онынъ СОХ эгрисинде пенсиягъа чыкъарасынъ, о, юк машинасыны орта-ёлакъкъа чыкъаргъан сонъ дегиль. Олар олмагъанда, сен акъыллы батареягъа, корь олгъан автопарккъа саип оласынъ.
